              線管橋架

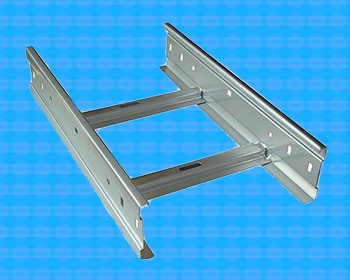

              梯式鍍鋅橋架
              • 梯式鍍鋅橋架

              梯式鍍鋅橋架

              所屬類別:線管橋架

              產品規格:

              詳細內容


              鍍鋅梯式橋架簡稱 “ 梯式電纜橋架 " 它外型獨特像梯子形狀,中間焊有橫桿加固支撐使得重量輕、成本低、承受能力極強、透氣性好,讓該產品成為橋架行業的焦點,適用于一般敷設直徑比較大的電纜,特別適用于高、低動力電纜的敷設。梯式鍍鋅橋架水平敷設時,宜按荷載曲線選取較佳跨距進行支撐,跨距一般為1.5~3.0m。垂直敷設時,其固定間距不宜大于2m。

              產品定義:梯式鍍鋅橋架是由托盤或梯架的直線段、彎通、組件以及托臂(臂式支架)、吊架等構成具有密接支承電纜的剛性結構系統之全稱。


              1)電纜橋架、線槽及其支吊架使用在有腐蝕性環境中,應采用耐腐蝕的剛性材料制造,或采取防腐蝕處理,防腐蝕處理方式應滿足工程環境和耐久性的要求。
              2)電纜橋架在有防火要求的區段內,可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構,并采取在橋架及其支吊架表面涂刷防火涂層等措施,其整體耐火性能應滿足國家有關規范或標準的要求。
              3)在工程防火要求較高的場所,不宜采用鋁合金電纜橋架。
              4)電纜梯架寬度和高度的選擇應符合填充率的要求,電纜的梯架的填充率在一般情況下,電力電纜可取40%~50%,控制電纜可取50%~70%,且宜預留10%~25%工程發展裕量。
              5)在選擇電纜梯架的荷載等級時,電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載,如果電纜橋架的支吊架的實際跨距不等于2m 時,則工作均布荷載應滿足要求。
              6)各種組件及支吊架在滿足相應荷載的條件下,其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。

              7)在選擇電纜橋架的彎通或引上、引下裝置時,不應小于電纜橋架內電纜最小允許彎曲半徑。

              8)對于跨距大于6m 的鋼制電纜橋架和跨距大于2m 或承載要求大于荷載等級D級的鋁合金電纜橋架,應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。

              9)幾組電纜橋架在同一高度平行敷設時,各相鄰電纜橋架之間應考慮維護、檢修距離。
              10)梯架的寬度與高度常用規格尺寸參見CESC31∶91《鋼制電纜橋架工程設計規范》第2.2.2 條。
              11)梯架的寬度與高度常用規格尺寸參見CECS106∶2000《鋁合金電纜橋架技術規程》第3.1.2 條。
              12)梯架及鋁合金托盤、梯架的直通單件標準長度可為2、3、4、6m。
              13)鋼制電纜橋架表面防腐處理方式參見CECS31∶91《鋼制電纜橋架工程設計規范》第3.4.2 條。
              14)鋁合金電纜橋架表面防腐處理方式見表CECS 106∶2000《鋁合金電纜橋架技術規程》第4.4.1 條。





              梯式鍍鋅橋架
