應急照明系統供電控制方式
國內使用的應急照明系統以自帶電源獨立控制型為主,正常電源接自普通照明供電回路中,平時對應急燈蓄電池充電,當正常電源切斷時,備用電源(蓄電池)自動供電。這種形式的應急燈每個燈具內部都有變壓、穩壓、充電、逆變、蓄電池等大量的電子元器件,應急燈在使用、檢修、故障時電池均需充放電。
另一種是集中電源集中控制型,應急燈具內無獨立電源,正常照明電源故障時,由集中供電系統供電。在這種形式的應急照明系統中,所有燈具內部復雜的電子電路被省掉了,應急照明燈具與普通的燈具無異,集中供電系統設置在專用的房間內。
與自帶電源獨立控制型應急燈具相比,集中電源集中控制型應急燈具有便于集中管理、用戶自查、消防監督檢查、延長燈具壽命、提高應急疏散效能等優點,系統可靠性好、使用壽命長、維護與管理方便、系統價格低。但是集中電源集中控制型應急燈具由于每個應急燈具內沒有備用電源(蓄電池),若供電線路發生故障,則會直接影響到應急照明系統的正常運行,所以對其供電線路敷設有特殊的防火要求。而自帶電源獨立控制型應急燈具因為在每個應急燈具內都帶有備用電源(蓄電池),所以對供電線路沒有特殊的要求,供電線路故障并不會影響到備用電源發生作用。應急燈發生故障時一般也只影響該燈具本身,對整個系統影響不大。
在選擇應急照明燈時,應根據具體情況合理選擇應急照明系統。一般來說,新建工程或設有消防控制室的工程,應盡量在建設過程中統一布線,選用集中電源集中控制型應急照明;對于小型場所、后期整改或二次裝潢改造的工程應選用自帶電源獨立控制型應急照明。
消防應急燈接線方式
接線方式
各應急燈具宜設置專用線路,中途不設置開關。二線制和三線制型應急燈具可統一在專用電源上。各專用電源的設置應和相應的防火規范結合。應急電源與燈具分開旋轉的,其電氣連接應采用耐高溫電線,以滿足防火要求。
二線制
該接法是專用應急燈具常用接法,適用在應急燈平時不作照明使用或24小時持續照明用(CED標志燈就屬于此種類),待斷電后,應急燈自動點亮。
三線制
連接法為應急燈常用的接法,可對應急燈具平時照明狀態的開或關進行控制,當電網斷電時不論開關處于何種狀態,應急燈立即點亮應急。K為平時照明開關。
應急燈接線時應注意的問題:
(一)應急燈常用的幾種接線方式
在日常監督檢查中發現,由于接線方式錯誤導致應急照明燈具不能正常使用的情況很普遍。常見的應急照明接線方式有六種:
(二)注意事項
1.對各種接線方式的特點要準確掌握,以免盲目接線,起不了應有作用;
2.應急照明如果做為平時照明的一部分,應采用三線式可控接法。
3.對于多層公共建筑,如果沒有設置消控中心,各個部位的應急照明燈具可以采用加就地開關控制(單燈單控或多燈控制)或配電箱內集中控制的三線式接法。
4.有消防控制中心的工程,為了滿足當火災發生時,消控中心能開通火災層和相關層消防應急照明的要求,應采用圖(五)、(六)的接線方式。
應急燈的安裝和維護:
1、在工程設計中,為了方便平時維護與管理,消防應急照明最好按層以專用饋電回路供電。
2、為保證消防應急照明供電電源的可靠,有條件的應由變電所的低壓應急母線段供電,即當用柴油發電機組做應急電源時,只要發電機投入使用,它就有電繼續保證供電。
3、在火災狀態下,靠近地面的煙少、氧氣多,人疏散的本能反應是彎腰或匍匐前進,因而局部高照度照明比高位
安裝帶來的均勻照度更為有效。所以應提倡低位安裝,即在靠近地面或在地面高度上提供疏散應急照明。
4、應急燈均以放電狀態出廠,使用前必須進行20 小時的充電,才可進行放電。
5、使用中的應急燈具應定期進行性能檢查,每半個月或一個月通過連續開關試驗,以檢查電路轉換及電池的應急功能,并進行放電,以延長電池使用壽命。
6、做好配電線路的防火保護,暗敷時敷設在非燃燒體結構內,保護層厚度不小于30mm;明敷時穿金屬管,并在鋼管外面刷防火涂料或采用其它防火措施;線路采用防火電纜或耐火電纜、電線。

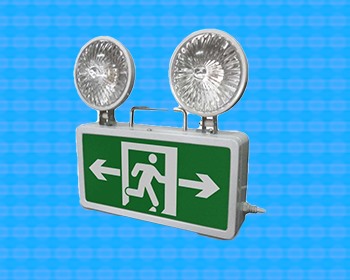

消防應急標志燈系列

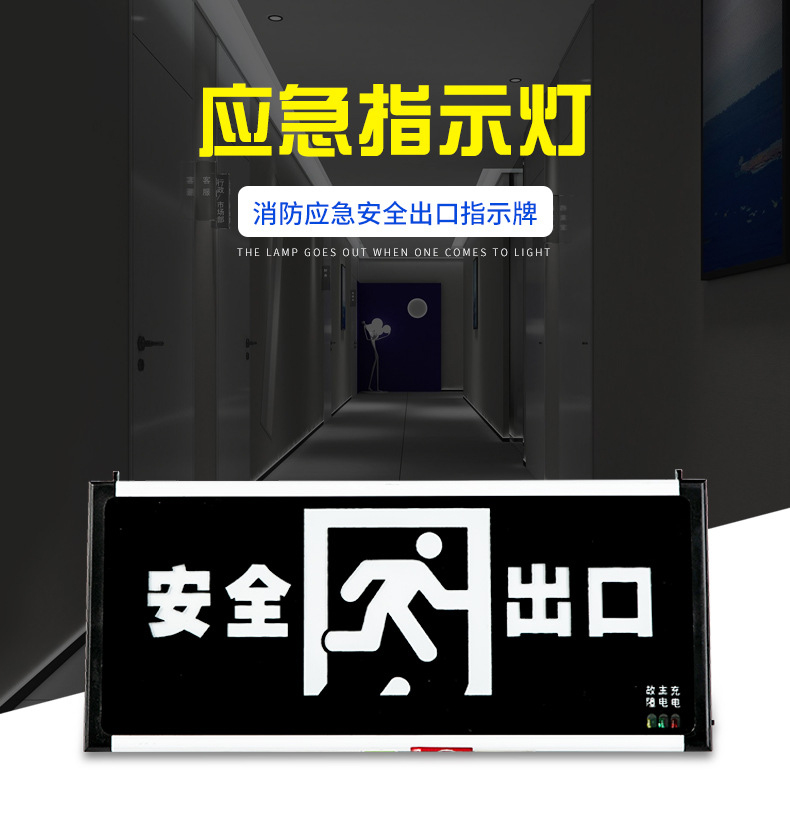

安全出口燈箱(左右),消防應急燈標志, 燈箱式安全出口指示牌功能特點:
1. 采用優質鋁材、金屬噴塑,超薄設計,外形新穎美觀。
2. 采用優質超高亮LED發光,表面亮度≧15cd/㎡,均勻、柔和、穿透力強。
3. 應急轉換時間≤0.2S,具有完善的過充、過放電保護功能。
4. 選用頂級免維護鎳鎘電池組,應急時間≧90min。
5. 為了確保應急時間足夠長,使用前請必須充電>24h。
6. 選用頂級芯片,開關晶體管。
